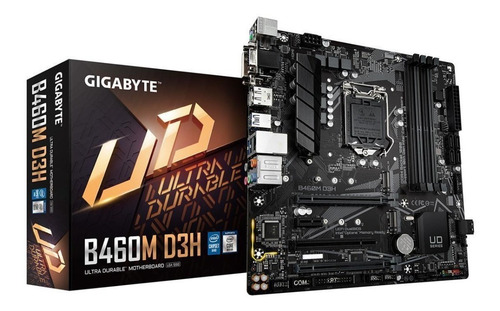

Tarjeta Madre Gigabyte B460m D3h Intel B460 Gen 10 Lga 1200

Descripción

B460M D3H (rev. 1.0)Características clave Especificación Apoyo Comprar
UPC
Apoyo a la décima generación Intel ® Core ™ i9 procesadores / Intel ® Core ™ i7 / Intel ® Core ™ i5 procesadores / Intel ® Core ™ i3 procesadores / Intel ® Pentium ® procesadores / Intel ® Celeron ® procesadores en el paquete LGA1200
El caché L3 varía con la CPU
(Consulte la "Lista de compatibilidad de CPU" para obtener más información).
Chipset
Intel ® Express Chipset B460
Memoria
Procesadores Intel® Core ™ i9 / i7:
compatibilidad con módulos de memoria DDR4 2933/2666/2400/2133 MHz
Intel ® ™ i5 / i3 / Core Pentium ® / Celeron ® procesadores:
Soporte para DDR4 2666/2400/2133 MHz módulos de memoria
4 zócalos DIMM DDR4 que admiten hasta 128 GB (32 GB de capacidad DIMM individual) de memoria del sistema
Arquitectura de memoria de doble canal
Soporte para módulos de memoria DIMM 1Rx8 / 2Rx8 sin memoria intermedia ECC (funcionan en modo no ECC)
Soporte para módulos de memoria DIMM 1Rx8 / 2Rx8 / 1Rx16 sin búfer sin ECC
Soporte para módulos de memoria Extreme Memory Profile (XMP)
(Consulte "Lista de soporte de memoria" para obtener más información).
Gráficos a bordo
Procesador de gráficos integrado: compatibilidad con gráficos Intel® HD:
1 x puerto D-Sub, que admite una resolución máxima de 1920x1200 a 60 Hz
1 x puerto DVI-D, que admite una resolución máxima de 1920x1200 a 60 Hz
* El puerto DVI-D no admite la conexión D-Sub por adaptador.
1 x DisplayPort, que admite una resolución máxima de 4096x2304 a 60 Hz
* Compatible con la versión DisplayPort 1.2, HDCP 2.2 y HDR.
1 x puerto HDMI, que admite una resolución máxima de 4096x2160 @ 30 Hz
* Compatible con la versión HDMI 1.4 y HDCP 2.2.
Soporte para hasta 3 pantallas al mismo tiempo
Memoria compartida máxima de 512 MB
Audio
Códec Realtek ® ALC1200
Audio de alta definición
2/4 / 5.1 / 7.1 canales
LAN
Intel ® GbE LAN chip (1 Gbit / 100 Mbit)
Ranuras de expansión
1 x ranura PCI Express x16, funcionando a x16 (PCIEX16)
* Para un rendimiento óptimo, si solo se instala una tarjeta gráfica PCI Express, asegúrese de instalarla en la ranura PCIEX16.
1 x ranura PCI Express x16, funcionando a x4 (PCIEX4)
1 x ranura PCI Express x1
(Todas las ranuras PCI Express cumplen con el estándar PCI Express 3.0).
1 x ranura PCI
Admite protocolos de administración de energía hasta ASPM L1.2.
Tecnología Multi-Gráfica
Soporte para las tecnologías AMD Quad-GPU CrossFire ™ y AMD CrossFire ™ de 2 vías
Interfaz de almacenamiento
1 x conector M.2 (Socket 3, tecla M, tipo 2242/2260/2280/22110 SATA y compatibilidad con SSD PCIe x4 / x2) (M2M_SB)
1 x conector M.2 (Socket 3, tecla M, tipo 2242/2260/2280 SATA y compatibilidad con SSD PCIe x4 / x2) (M2P_SB)
6 x conectores SATA de 6 Gb / s
Compatibilidad con SATA RAID 0, RAID 1, RAID 5 y RAID 10
* Consulte "1-7 Conectores internos" para ver los avisos de instalación de los conectores M.2 y SATA.
Intel ® Memoria Optane ™ Ready
Aceleración * Sistema con Intel ® Memoria Optane ™ habilitado sólo en el conector M2M_SB.
Los conectores M.2 admiten hasta protocolos de administración de energía PCIe ASPM L1.2.
USB
Chipset:
5 x puertos USB 3.2 Gen 1 (3 puertos en el panel posterior, 2 puertos disponibles a través del encabezado USB interno)
1 x puerto USB Type-C ™ en el panel posterior, con soporte USB 3.2 Gen 1
2 x puertos USB 2.0 / 1.1 en el panel posterior
Chipset + Hub USB 2.0:
4 puertos USB 2.0 / 1.1 disponibles a través de los encabezados USB internos
Conectores internos de E / S
1 x conector de alimentación principal ATX de 24 pines
1 x conector de alimentación ATX 12V de 8 pines
1 x encabezado del ventilador de la CPU
3 x cabezales del ventilador del sistema
2 x conectores M.2 Socket 3
6 x conectores SATA de 6 Gb / s
1 x encabezado del panel frontal
1 x encabezado de audio del panel frontal
1 x USB 3.2 Gen 1 encabezado
2 x encabezados USB 2.0 / 1.1
2 x conectores de tarjeta adicional Thunderbolt ™
1 x encabezado Trusted Platform Module (solo para el módulo GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)
1 x encabezado de puerto serie
1 x encabezado de puerto paralelo
1 x puente CMOS transparente
Conectores del panel posterior
1 x puerto de teclado / mouse PS / 2
1 x puerto D-Sub
1 x puerto DVI-D
1 x DisplayPort
1 x puerto HDMI
1 x puerto USB Type-C ™, con soporte USB 3.2 Gen 1
3 x puertos USB 3.2 Gen 1
2 x puertos USB 2.0 / 1.1
1 x puerto RJ-45
6 x tomas de audio
Controlador de E / S
Chip controlador de E / S iTE ®
Monitoreo H / W
Detección de voltaje
Detección de temperatura
Detección de velocidad del ventilador
Advertencia de sobrecalentamiento
Advertencia de falla del ventilador
Control de velocidad del ventilador
* La compatibilidad de la función de control de velocidad del ventilador dependerá del enfriador que instale.
BIOS
Flash de 2 x 128 Mbit
Uso de BIOS AMI UEFI con licencia
Soporte para DualBIOS ™
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Características unicas
Soporte para APP Center
* Las aplicaciones disponibles en APP Center pueden variar según el modelo de placa base. Las funciones compatibles de cada aplicación también pueden variar según las especificaciones de la placa base.
@BIOS
LED ambiental
EasyTune
Fast Boot
Game Boost
ON / OFF Carga Visor de información del sistema de
copia de seguridad inteligente
Soporte para Q-Flash
Soporte para Xpress Install
Software incluido
Norton ® Internet Security (versión OEM)
Sistema operativo
Soporte para Windows 10 de 64 bits
Factor de forma
Factor de forma micro ATX; 24.4cm x 24.4cm
