Descripción

CARACTERÍSTICAS PRINCIPALES:
Amplio rango de frecuencias y de alta precisión
Pantalla LCD para selección y visualización simultanea de la frecuencia y ciclo
Fácil de operar
2 salidas PWM independientes
Soporta Comunicación Serial UART
Las imágenes son de carácter ilustrativo, según los lotes recibidos / revisiones, los Módulos pueden presentar pequeñas variaciones muy menores que no cambian sus características ni funcionamiento

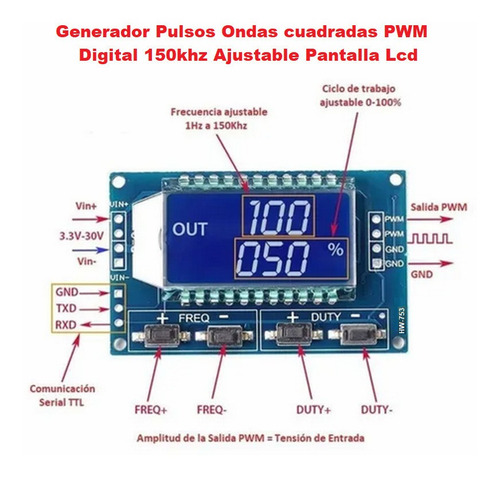

ESPECIFICACIONES:
Alimentación / Tensión de trabajo: 3,3 - 30 V
Rango de frecuencia: 1Hz - 150 kHz
Precisión de frecuencia: La precisión en cada rango es de aproximadamente 2%
Capacidad de carga de la señal: la corriente de salida puede ser de aproximadamente 5 - 30ma
Amplitud de salida: amplitud PWM igual a la tensión de alimentación
Temperatura ambiente:-20 ~ + 70 °

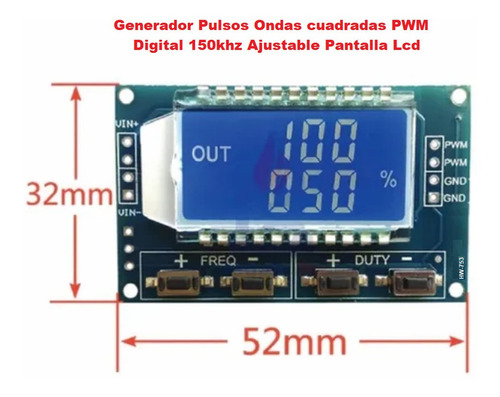

Dimensiones: 52 x 32 x 9mm

ÁMBITO / EJEMPLOS DE APLICACIÓN:
Como generador de señal de onda cuadrada, generar señal de onda cuadrada para el desarrollo experimental y/o para aplicaciones
Como generar una señal de onda cuadrada para controlar un motor (ver video)
Como generador de pulsos ajustables para el uso de Microprocesadores MCU;
Como Generador de pulsos ajustables, circuito relacionado con el control (velocidad de atenuación PWM y otras aplicaciones)

COMUNICACIÓN SERIAL UART :
Estándares de comunicación: 9600 bits de datos bps: 8
Bit de parada: 1
Dígito: Ninguno
Control de flujo: Ninguno

AJUSTES DE PARÁMETROS:
El módulo tiene cuatro teclas independientes para establecer la frecuencia y el ciclo de servicio

OPERACIONES BÁSICAS:
1) Establecer la frecuencia de PWM
“F101”: frecuencia a 100Hz (1 a 999)
“F1.05”: frecuencia a 1,05 kHz (1,00 a 9,99)
“F10.5”: frecuencia a 10,5 kHz (10,0 a 99,9)
“F1.0.5”: frecuencia a 105 kHz (1.0.0 a 1.5.0)
2) Establecer Ciclo de servicio PWM, formato = "DX:YYY":
DX: (1 a 3) para seleccionar el canal
YYY: (000~100) duty ratio;
Por ejemplo: D1:050 = establecer PWM serial 1 con un ciclo de 50%
3) Leer / consultar los parámetros fijados / Setup
Enviar "read" para leer los parámetros fijados / Setup
Ejemplo del mensaje:156,D1:052,D2:059,D3:058,
Configuración con éxito retorno: abajo (DOWN)
La configuración no regresó: caída (FALL)
