Termostato W1209 Incubadora Cava Calentador Carro Tienda

Descripción

****************************************************
CARACTERÍSTICAS
****************************************************
Este módulo XH-W1209 permite medir y controlar una temperatura en un ambiente controlado y activar un Equipo Eléctrico por medio de un Relé
• Modelo: HX-W1209
• Rango de Medición y de Control de Temperatura: desde -50ºC a +110°C
• Precisión de control: 0,1°C
• Precisión histéresis: 0,1°C
• Frecuencia de actualización: 0.5 S
• Voltaje para su alimentación: 12VDC (respetar este valor)
• Consumo de energía: Corriente estática: <= 35MA, corriente activación: <= 65MA
• Sensor: NTC (10K 0.5%), sensor resistente al agua, cable 0,3M (posibilidad de extensión hasta 1m)
• Límites ambientales:
.......... Para el Módulo: Temperatura desde -10ºC hasta 60ºC / Humedad desde 20% hasta 85%
...........Para el Sensor de Temperatura desde -50ºC hasta 110ºC / Humedad desde 0% hasta 100%
• Protección a temperatura alta: maxi 110ºC (ajustable con Función P6)
• Dimensiones: 4,85 x 4,00 x 1,4 cm
• Peso: 20 g con sensor de temperatura.

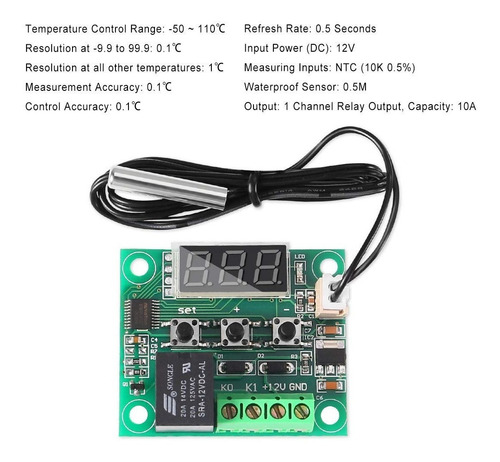

DESCRIPCIÓN DEL MÓDULO HX-W1209
El dispositivo XH-W1209 incluye seis componentes principales:
SENSOR DE TEMPERATURA: Es un sensor de temperatura tipo Termistor NTC 10K 0.5%. Su cable original (tal como vendido) es de 30 cm largo, el cual puede extenderse hasta 2m.
PANTALLA: muestra tres dígitos de color rojo, para indicar la Temperatura y permitir ajustar los parámetros de operación. Mide 2,3 X 1,0Cm. Muestra claramente el valor de la temperatura con un decimal.
TECLADO: con tres botones:
• Primer botón marcado "SET" permite entrar y salir del modo para ajustar los parámetros de operación
• Segundo botón marcado “+” permite navegar en el menú y subir los valores de operación durante el ajuste de los valores de operación
• Tercer botón marcado “-” permite navegar en el menú y bajar los valores de operación durante el ajuste de los valores de operación
RELÉ: Bloque de color negro, el cual recibe la orden de activar o desactivar el Equipo Eléctrico monitoreado por el Módulo HS-W1209. Su capacidad de operación es de hasta:
• 10Amperio en 120VAC
• 5Amperio en 120VAC
• 20Amperio en 14VDC
Nota: El modelo / Marca de Relé puede variar de un Módulo a otro.
CONECTORES: son 4 insertados en la barra verde:
K0 = entrada para conectar una de las fases para alimentar el Equipo Eléctrico a Controlar
K1 = salida para conectar una de las fases para alimentar el Equipo Eléctrico a Controlar
A activarse el Relé, la corriente pasa de K0 a K1. A desactivarse el Relé, se corta el pase de la corriente entre K0 y K1
+12V = para conectar el cable positivo de la alimentación en 12V
GND = para conectar el cable de tierra (la otra fase) de la alimentación en 12V
LED Rojo: Este LED indica cuando el Relé está activado, se queda prendido hasta que el Relé sea activado y se apaga cuando el Relé esta desactivado
****************************************************
