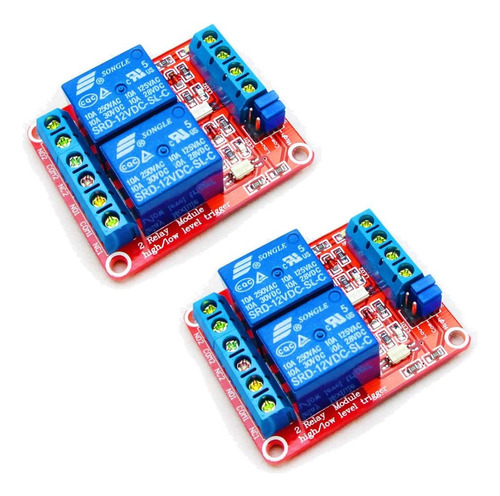

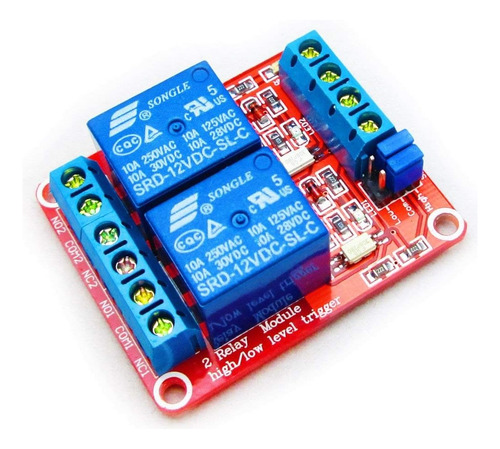

Modulo De Rele 12v De 2 Canales Con Optoacoplador Arduino

Descripción

Descripción:
1. El módulo utiliza relé de calidad auténtica, interfaces normalmente abiertas. Carga máxima: CA 250V/10A, CC 30V/10A;
2. El indicador de alimentación (verde) , indicador de estado del relé (rojo)
3. Tamaño del módulo: 1.969 in * 1.024 in * 0.728 in (largo * ancho * alto)
4. Tiene cuatro agujeros de pernos de montaje, agujero de 0.122 in, 1.752 in x 0.807 in de paso

Interfaz del módulo:
1. CC +: fuente de alimentación positiva CC 12V
2. CC: conexión de alimentación negativa
3. IN1: señal de 1 canal para activar el extremo, puedes configurar un relé de control de nivel alto o bajo.
4. IN2: señal de 2 canales para activar el extremo, puedes configurar un relé de control de alto o bajo nivel

Salidas de relé:
1. NO1: Después de un relé normalmente abre interfaces, relé antes de flotar, tira corta con COM1.
2. COM1: 1 interfaz común de relé
3. NC1: 1 relé de puerto normalmente cerrado, relé COM1 corto antes y después del tirador vacío.
4. NO2: interfaz de relé normalmente abierta, el relé antes de flotar, tira hacia atrás y corta COM2.
5. Com2: 2 relés de interfaz común
6. NC2: relé de interfaz de relé normalmente cerrado de 2 vías frente corto y COM2, tira del poste vacante

Nota:
Este relé se activará por CC 12 V, no se puede activar con la señal arduino a 5 V.
El paquete incluye:
1 módulo de relé de 12 V CC de 2 canales con optoacoplador aislado de alto y bajo nivel.
